產品詳情

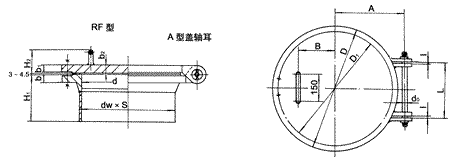

一、型式、基本參數和尺寸（標準號：HG21518-95)

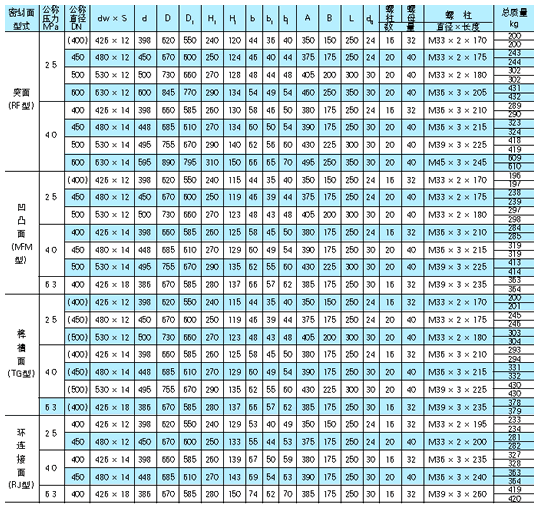

尺寸表
注：①人孔H1系根據容器的直徑不小于人孔公稱直徑的而定；如有要求，允許改變，但需注明改變后的H1尺寸，密閉式采樣器并修正人孔總質量。
?、诒碇袔Юㄌ柕墓Q直徑盡量不采用。
?、郾碇袡M線上數值為A型蓋軸耳人孔的總質量，橫線下為B型蓋軸耳人孔的總質量。
壓力容器制造、安裝使用的圖紙叫壓力容器圖紙，主要由裝配圖、零部件圖等組成。熟知壓力容器圖紙的基本內容、視圖表達、部件的標注，能夠比較好地理解壓力容器設備的功能，選擇比較好的制造工藝，方便安裝維護。技能要求是用文字說明設備在制造、檢驗和驗收時應遵循的標準、規范，材料等方面的要求，作為制造、裝配、驗收等過程中的技能依據。
明細表標明了設備各部件與視圖中相對應的序號、名稱、規格、材料、數量、質量等內容。
視圖用以表達壓力容器的工作原理、各部件間的裝配關系和相對位置，主要的基本形狀。壓力容器上的結構尺寸，是制造、檢驗設備的重要依據，標注應完整、清晰、合理。
