產品詳情

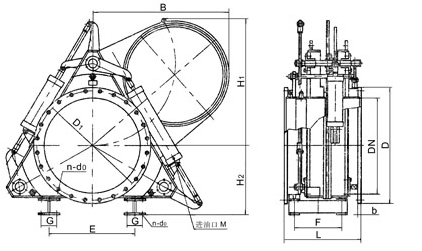

一、結構簡圖
二、閥門組成及動作原理
液動扇形盲板閥由左、右閥體、伸縮機構、噴射器扇形閥板及驅動閥板的液壓缸Ⅰ和夾緊、松開用的液壓缸Ⅱ組成。關閥：液壓缸Ⅱ動作，密封副脫開，然后液壓缸Ⅰ動作，扇形閥板由開到關，關到位后，液壓缸Ⅱ再反方向動作，密封副夾緊，關閥結束。開閥則反之。
中聯泵車、車載泵及拖泵液壓系統都有一個共同的液壓元件，這就是液動換向閥。三一設備上也有，只是叫法不一樣，三一一般稱作主四通和擺四通，而中聯一般稱作大液動，小液動。主四通（大液動）就是控制主油缸液壓油路，擺四通（小液動）就是控制分配系統液壓油路，從而實現S管與活塞按相應的功能匹配動作。中聯分配系統采用外控外泄的控制思路。(內控就是由閥本身的進油來控制完成相應動作,外控就是由外部控制油去控制完成相應動作!如電液換向閥內控就是由P口的油進入電磁導閥之后再去推動閥芯換向,外控就是外部控制油從X口進入通過電磁先導閥之后去推動閥芯換向!

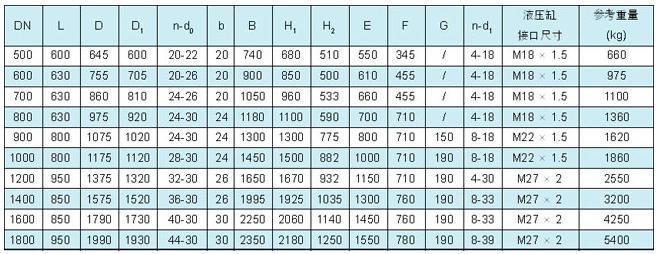

三、主要外形及連接尺寸
注：Ⅰ.氣缸氣源壓力為0.4～0.6MPa配套液壓站供油量須可調，以控制閥門啟閉速度；Ⅱ.根據用戶需要，本閥可配套帶液壓站（接近開關）、電控制箱等，但須在合同中注明。

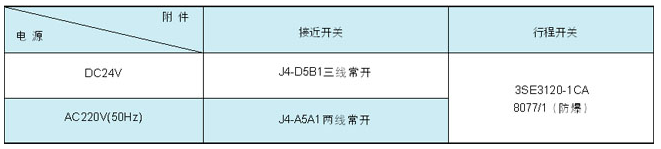

四、附件參數（訂貨時，請?jiān)诤贤性敿?xì)注明）
